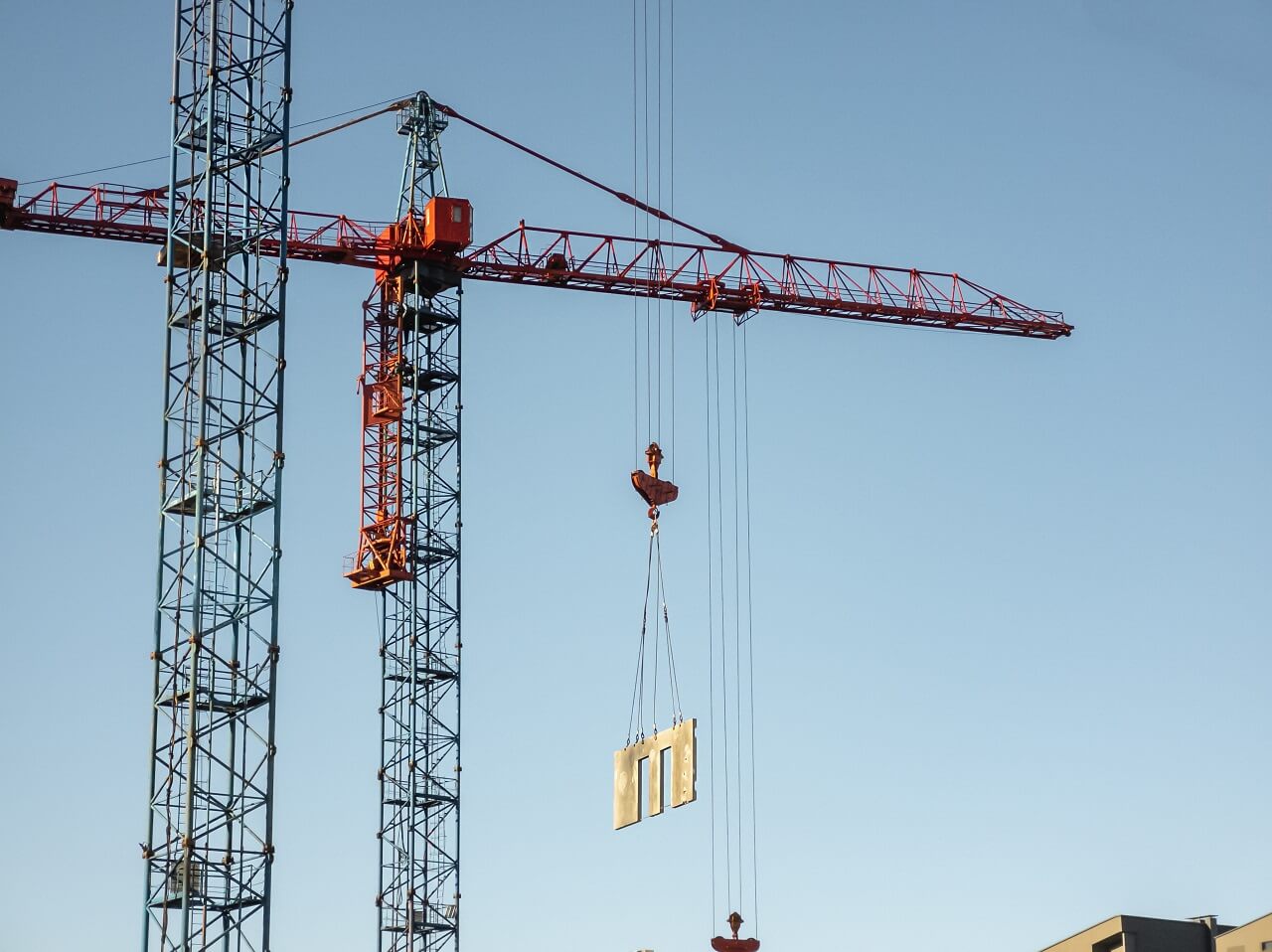

Башенный кран представляет собой один из самых популярных и востребованных механизмов, используемых на строительных площадках. С его помощью удается поднимать тяжелые грузы на нужную высоту, поворачивать их и размещать с высокой точностью. Именно благодаря башенным кранам удается обеспечить требуемую производительность работ в рамках современного строительства.
Конструкция механизма сочетает прочность, функциональность и устойчивость. Ниже разберем детально основные узлы башенного крана и принцип их работы.
Основные конструктивные элементы
Обычно башенный кран состоит из нескольких ключевых элементов:
- Башня (мачта) — вертикальная несущая конструкция, от величины которой зависит рабочая высота механизма. Чаще всего создается из секций трубчатого или решетчатого типа, что дает возможность наращивать высоту по мере строительства зданий. Именно на башню приходятся основные вертикальные нагрузки. На нижнеповоротных кранах башня вращается вместе со стрелой, а в верхнеповоротных — остается неподвижной.

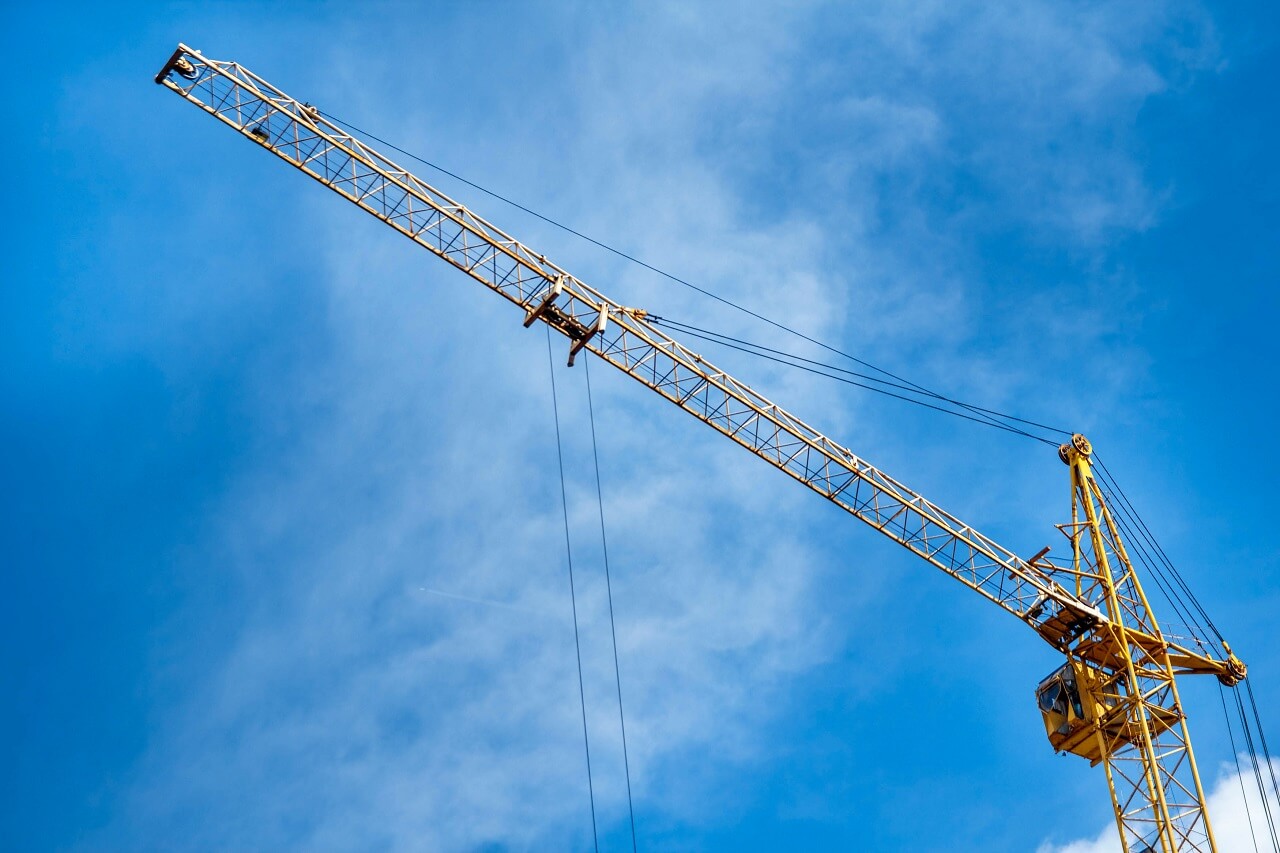

- Стрела — горизонтальная или наклонная часть крана, создающая необходимый вылет (расстояние от оси башни до груза). Стрелы могут быть балочные (горизонтальные) или подъемные (маневровые). По нижней части детали обычно перемещается грузовая тележка с крюковой подвеской. Стрелы создают из высокопрочной стали и оснащают специальными направляющими (рельсами) для движения тележки.
- Противовес — массивные бетонные или чугунные блоки, которые располагаются на контрстреле (противовесной консоли). Уравновешивает груз, предотвращая опрокидывание крана во время работы. Масса блоков подбирается исходя из вылета стрелы и грузоподъемности механизма. Иногда предусматривается возможность перемещения противовеса для достижения оптимального баланса.
- Кабина оператора — пространство в верхней части конструкции рядом с поворотным механизмом. Чаще всего располагается на уровне стрелы или немного ниже. На современных кранах устанавливают продуманные эргономичные кабины, оснащенные системами обогрева, кондиционирования, защитой от шума и виброизоляцией. Именно отсюда крановщик управляет всеми движениями при помощи мониторов, кнопок и джойстиков.
- Ходовая часть – обязательный элемент для передвижных башенных кранов. Обычно представлен портальной рамой на рельсовом, гусеничном или пневмоколесном ходу. Наиболее распространенными считаются рельсовые краны, которые перемещаются по специальным подкрановым путям с бетонным основанием. В ходовой обязательно предусматриваются не только механизмы передвижения, но также стабилизаторы и тормоза. На стационарных кранах вместо ходовой части снизу осуществляется фиксация на фундаменте при помощи анкерных болтов.
Чаще всего отдельно выделяют опорно-поворотное устройство (ОПУ), представляющее собой мощный узел с подшипником большого диаметра, который соединяет поворотную и неповоротную части и обеспечивает плавное вращение на 360°.
Принцип работы основных механизмов
Работа башенного крана основывается на четырех главных механизмах: подъема, изменения вылета, поворота и передвижения.
Механизм подъема включает в себя грузовую лебедку с электродвигателем, редуктором, тормозной системой и барабаном, на который намотан стальной канат. Канат проходит через систему блоков и полиспаст, поднимая или опуская грузы с регулируемой скоростью. В современных кранах предусматриваются частотные преобразователи для плавного контроля.
Вращение поворотной платформы или всей верхней части обеспечивается механизмом поворота. Он состоит из электродвигателя, редуктора и зубчатого венца на опорно-поворотном устройстве. Обычно скорость составляет 0,5–1 об/мин, что является оптимальным значением для безопасного перемещения груза без раскачивания. В механизм встроены тормоза и ограничители угла поворота.
Способ изменения вылета напрямую зависит от типа установленной стрелы. В балочных кранах тележка перемещается при помощи отдельной лебедки или тягового механизма. На подъемных стрелах изменение вылета осуществляется контролем угла наклона с помощью стреловой лебедки (для более точного позиционирования).
Мобильные краны дополнительно могут перемещаться по площадке, используя специальные рельсы или направляющие. Вся конструкция приводится в движение мощными электродвигателями и редукторами.
Заключение
Конструкция башенного крана может считаться примером детально проработанной и воплощенной инженерной мысли. Каждый узел выполняет четко определенную функцию, обеспечивая эффективность и безопасность работы. И именно это позволяет использовать такие системы для строительства современных зданий любой сложности.
